Körperschall bei Wärmepumpen: wo die Dämpfung tatsächlich ansetzt

Reklamationen wegen Geräuschen gehören zu den unangenehmsten Nachläufern einer Wärmepumpeninstallation. Unangenehm vor allem deshalb, weil das Gerät meist einwandfrei arbeitet und der Kunde trotzdem recht hat.

In einem erheblichen Teil der Fälle liegt die Ursache nicht am Schallleistungspegel des Geräts, sondern an der Entkopplung. Und das ist, anders als die Gerätewahl, auch im Nachhinein noch korrigierbar.

Luftschall und Körperschall sind zwei getrennte Probleme

Luftschall ist das, was der Kunde draußen hört: Ventilator und Verdichter. Dagegen helfen Abstand, Aufstellort und absorbierende Flächen.

Körperschall ist das, was er drinnen hört. Der Verdichter erzeugt Schwingungen, diese gehen über die Aufstellfläche oder über Rohr- und Wandbefestigungen in die Gebäudekonstruktion und breiten sich dort aus. Typisch ist ein tiefes Brummen, das ein Stockwerk über der Außeneinheit wahrgenommen wird, ohne dass draußen etwas auffällt.

Entscheidend für die Praxis: Gegen Körperschall hilft Abstand überhaupt nicht. Es hilft ausschließlich die Unterbrechung des Übertragungswegs.

Die drei Übertragungswege, die übersehen werden

Wer eine Reklamation abarbeitet, findet die Ursache fast immer an einer dieser Stellen.

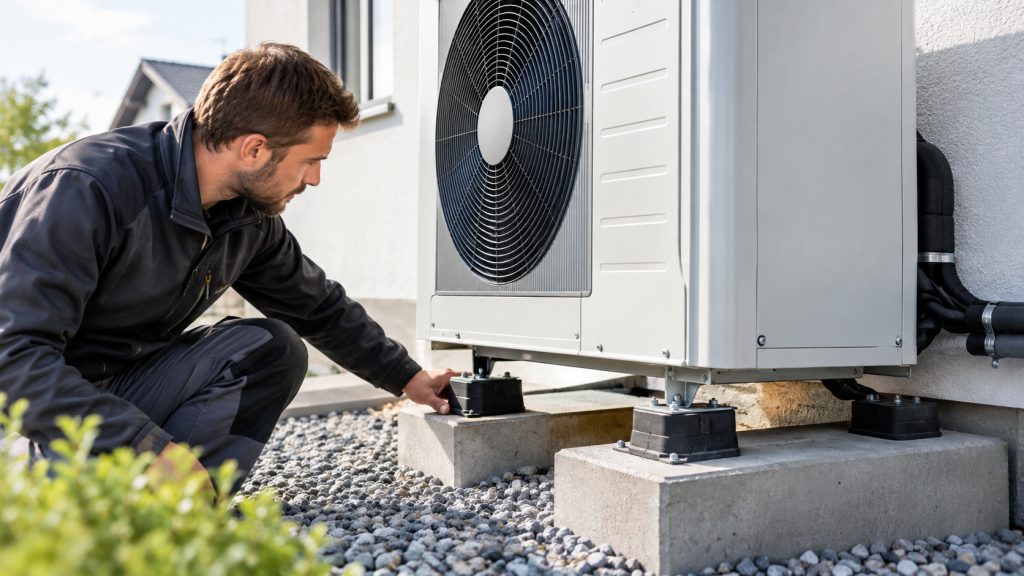

• Die Aufstellfläche. Eine Außeneinheit direkt auf Platten oder auf einem Betonfundament gibt ihre Schwingungen ungebremst weiter. Dämpfungselemente unter den Füßen unterbrechen diesen Weg, allerdings nur, wenn sie zum Gewicht passen.
• Die Befestigungen. Saubere Dämpfung unter den Füßen nützt wenig, wenn die Leitungen starr in Metallschellen an der Fassade hängen. Die Schwingung nimmt dann schlicht diesen Weg.
• Die Wanddurchführung. Mit Montageschaum oder Dichtstoff ausgefüllte Durchführungen sind nach dem Aushärten hart und damit gute Schallbrücken. Eine elastische Ausführung unterbricht den Weg und verhindert gleichzeitig Luftleckage.

Warum die Härte des Dämpfungselements entscheidet

Das häufigste Missverständnis in der Praxis: Dämpfung wird mit Weichheit gleichgesetzt. Tatsächlich ist ein Dämpfungselement ein Feder-Masse-System, und es funktioniert nur in einem bestimmten Kompressionsbereich.

Ist das Material zu hart, verformt es sich unter dem Gerätegewicht kaum und überträgt die Schwingung nahezu vollständig. Ist es zu weich, wird es flach gedrückt und wirkt ebenfalls nicht mehr als Feder.

Die praktikable Kontrolle vor Ort: Das Material muss unter dem Gewicht der Einheit sichtbar nachgeben, ohne vollständig zusammengedrückt zu sein. Welche Dicke und Dichte das bedeutet, hängt vom Gewicht ab und steht in der Regel in der Montageanleitung des Herstellers.

Materialwahl im Außenbereich

Im Freien gelten andere Anforderungen als in der Technikzentrale. Das Material steht dauerhaft unter Last, bei Frost, Hitze, UV-Strahlung und Nässe.

Offenzelliges Material scheidet damit aus. Es nimmt Wasser auf, friert ein und verliert seine Funktion. Geschlossenzellige Materialien oder Moosgummi mit geschlossener Außenhaut sind hier die richtige Wahl, bevorzugt in EPDM wegen der Ozon- und Witterungsbeständigkeit.

Bei diesem Hersteller ist Moosgummi beispielsweise in EPDM, Silikon, Neopren und NR verfügbar, jeweils in unterschiedlichen Dicken. Für die Auflage unter einer Außeneinheit ist die Kombination aus geschlossener Außenhaut und EPDM als Grundstoff in den meisten Fällen die naheliegende Wahl.

Was Dämpfung nicht leisten kann

Zwei Punkte sollten im Kundengespräch früh geklärt werden, weil kein Material sie kompensiert.

Eine Außeneinheit in einer Gebäudeinnenecke wird durch die Reflexion an zwei Wänden deutlich lauter wahrgenommen. Das ist eine Frage des Aufstellorts, nicht der Dämpfung.

Und eine knapp dimensionierte Anlage, die bei Frost dauerhaft auf Volllast fährt, erzeugt mehr Geräusch als eine großzügiger ausgelegte. Auch das lässt sich nachträglich nicht dämpfen.

Die Reihenfolge bei einer Reklamation

Prüfen Sie zuerst, ob die Einheit irgendwo starren Kontakt zur Konstruktion hat, also über Füße, Schellen oder eine anliegende Verkleidung. Das ist die häufigste Ursache und zugleich die günstigste Korrektur.

Danach folgen Durchführungen und die Technikzentrale innen. Erst wenn das alles stimmt und das Geräusch bleibt, sind Aufstellort oder Gerät selbst die Ursache.

Das benötigte Material ist überschaubar und kostet im Verhältnis zum Auftragswert wenig. Hersteller wie EKI, ein Familienbetrieb, der seit 1875 Gummi und Schaumstoff produziert und in 42 Länder liefert, fertigen Auflagen und Streifen auf Maß. Für wiederkehrende Gerätetypen lohnt sich ein kleiner Vorrat in den gängigen Abmessungen.

Kurz zusammengefasst

Trennen Sie Luftschall von Körperschall, denn beide erfordern unterschiedliche Maßnahmen. Entkoppeln Sie die Außeneinheit vollständig, also Füße, Befestigungen und Durchführungen. Achten Sie darauf, dass das Dämpfungsmaterial zur Last passt, und verwenden Sie im Außenbereich ausschließlich geschlossenzellige Materialien.

Fazit: Körperschall lässt sich durch gezielte Entkopplung reduzieren

Geräuschreklamationen bei Wärmepumpen lassen sich häufig auf eine unzureichende Entkopplung zurückführen. Entscheidend ist, sämtliche Übertragungswege zu prüfen: von der Aufstellfläche über die Befestigungen bis zu den Wanddurchführungen. Das Dämpfungsmaterial muss zur Gerätebelastung passen und den Witterungsbedingungen im Außenbereich standhalten. Bevor Aufstellort oder Gerät als Ursache infrage kommen, sollten Installateure deshalb alle starren Schallbrücken beseitigen. So lassen sich viele Reklamationen mit überschaubarem Aufwand beheben.

FAQ: Die wichtigsten Fragen zur Körperschalldämpfung bei Wärmepumpen

Was ist der Unterschied zwischen Luftschall und Körperschall bei Wärmepumpen?

Luftschall breitet sich über die Luft aus und entsteht beispielsweise durch Ventilator und Verdichter. Körperschall wird dagegen als Schwingung über feste Bauteile wie Fundamente, Rohrbefestigungen oder Wände weitergeleitet. Während beim Luftschall unter anderem der Abstand zum Gebäude hilft, muss bei Körperschall der Übertragungsweg unterbrochen werden.

Wie lässt sich Körperschall bei einer Wärmepumpe reduzieren?

Die wichtigste Maßnahme ist die vollständige Entkopplung der Außeneinheit. Dazu gehören passende Dämpfungselemente unter den Gerätefüßen, elastische Rohrbefestigungen und fachgerecht ausgeführte Wanddurchführungen. Starre Verbindungen zur Gebäudekonstruktion sollten vermieden werden.

Welches Dämpfungsmaterial eignet sich für Wärmepumpen im Außenbereich?

Geeignet sind witterungsbeständige, geschlossenzellige Materialien, die dauerhaft belastbar sind und möglichst wenig Wasser aufnehmen. EPDM ist aufgrund seiner Beständigkeit gegenüber Ozon und Witterung eine geeignete Option. Wichtig ist außerdem, dass Härte und Dicke des Materials zum Gewicht der Wärmepumpe passen.
